电抗器的分类和作用

发布日期：2021年12月09日作者：德力西点击：次

电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

分类：

按结构及冷却介质、按接法、按功能、按用途进行分类。

1、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，

例如：干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2、按接法：分为并联电抗器和串联电抗器。

3、按功能：分为限流和补偿。

4、按用途：按具体用途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

一、串联电抗器

串联与电容器装置回路中，用于减少电容器组涌流倍数及抑制谐波电压放大，减少系统电压波形畸变。可分为普通串联电抗器（油浸铁芯式）和干式空芯串联电抗器两种。

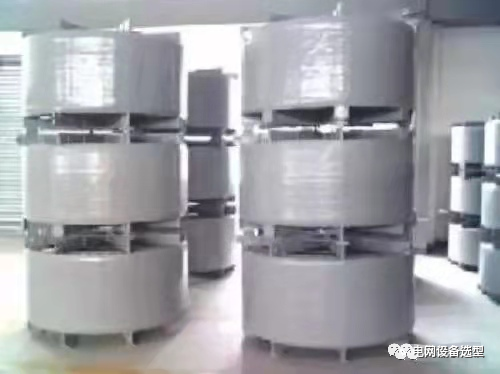

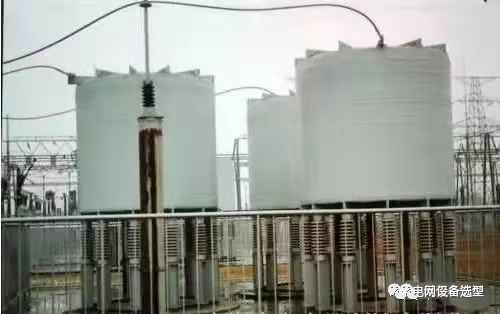

二、干式空芯电抗器的结构及特点

干式空芯电抗器的特点有：

（1）干式空芯电抗器为无油结构，杜绝了油浸式电抗器的漏油，易燃等缺点，保证了运行的安全。

（2）没有铁芯，不存在铁磁饱和，电感值的线性度好。

干式空芯电抗器通常采用多层绕组并联的筒形结构，各个包封之间的聚酯支撑条形成自然通风气道，便于空气对流形成自然冷却，散热性好，热点温度低。绕组选用小截面圆导线多股平行绕制，可使涡流和漏磁损耗明显减少。绕组外部用浸渍环氧树脂玻璃纤维缠绕、严密包封，并经高温固化，使之具有很好的整体性；其机械强度高、耐受短时电流冲击的能力强，满足动、热稳定的要求。电抗器的整个外表面上都涂有抗紫外线、防老化的特殊防护层涂料，其附着力强，能耐受户外恶劣的气候条件。

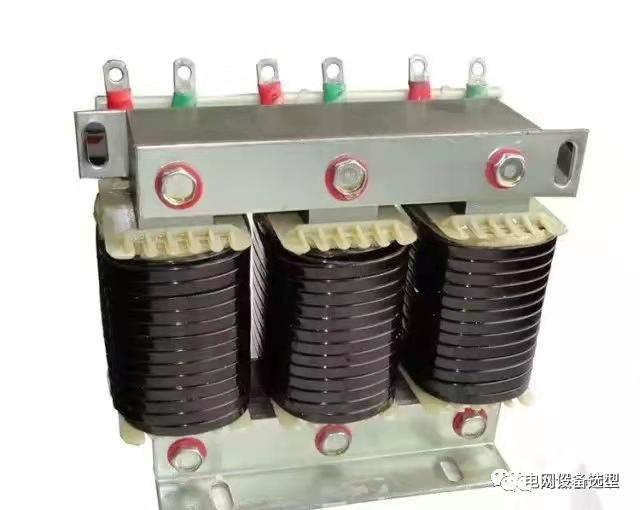

调谐电抗器

里面通过的是交流电，串联电抗器的作用是与电容器串联，对规定的n次谐波分量构成串联谐振，从而吸收该谐波分量，通常n=5、7、11、13、19。

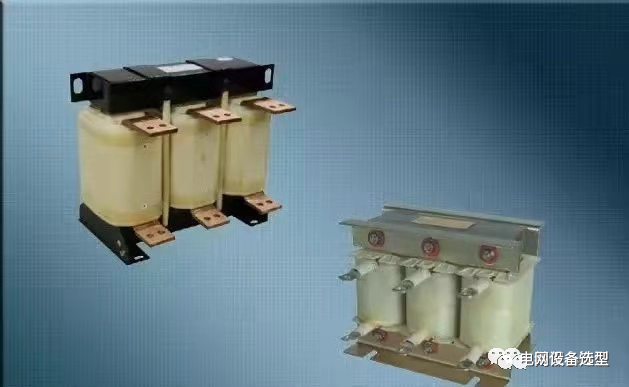

进线电抗器

进线电抗器：亦称换相电抗器，用于电网进线中，通过的是交流电流，进线电抗器的作用是限制变流器换相时电网侧的压降和晶闸管的电流上升率di/dt和电压上升率du/dt，以及并联变流器组的解耦。

限流电抗器

限流电抗器：限流电抗器一般用于配电线路。从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。

阻尼电抗器

阻尼电抗器：（通常也称串联电抗器）与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。直流输电线路的换流站、相控型静止补偿装置、中大型整流装置、电气化铁道，以至于所有大功率晶闸管控制的电力电子电路都是谐波电流源，必须加以滤除，不让其进入系统。电力部门对于电力系统中的谐波有具体规定。

消弧线圈

消弧线圈：消弧线圈广泛用于10kV-63kV级的谐振接地系统。由于变电所的无油化倾向，因此35kV以下的消弧线圈现很多是干式浇注型。

平波电抗器

平波电抗器：平波电抗器用于整流以后的直流回路中。整流电路的脉波数总是有限的，在输出的整直电压中总是有纹波的。这种纹波往往是有害的，需要由平波电抗器加以抑制。直流输电的换流站都装有平波电抗器，使输出的直流接近于理想直流。直流供电的晶闸管电气传动中，平波电抗器也是不可少的。

平波电抗器在整流电路中是个重要元件，在中频电源中主要作用是：

1、限制短路电流，（逆变晶闸管换相时同时导通相当于整流桥负载直接短路）没有电抗器就直接短路。

2、抑制中频分量对工频电网的影响。

3、滤波作用（整流电流带有交流成分；高频交流不易通过大电感）使整流输出波形连续，如不连续，就会出现电流为零的时间，这时逆变桥停止工作，造成整流桥开路的现象。

4、并联逆变电路的输入功率有无功分量的吞吐，逆变桥的输入电路中必定有储能的元件电抗器。

直流控制的饱和电抗器：串在电路中的扼流式或自饱和饱和电抗器，在电压正弦波的周期内，饱和电抗器在饱和前吸收了一定的伏-秒，达到饱和，以后就呈全开放状态。因此其输出电压是非正弦的，这种饱和电抗器的作用与晶闸管相似。

电气回路的主要组成部分有电阻、电容和电感.电感具有抑制电流变化的作用,并能使交流电移相.把具有电感作用的绕线式的静止感应装置称为电抗器。
