机房配电柜、机柜线缆施工标准做法及线缆入柜方式

 在电气安装施工中，配电箱（柜）与桥架连接处如若不做处理，敷设的电线电缆外绝缘层就很容易被切割的孔洞四周及所遗留的毛刺割破或削薄，引发漏电或短路事故。如何解决这一问题？下面分享两个案例做法推荐给大家！

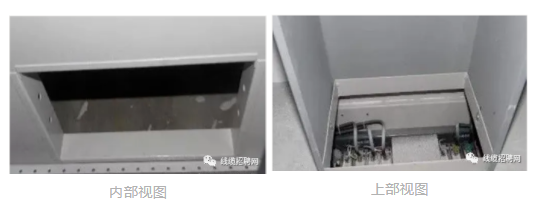

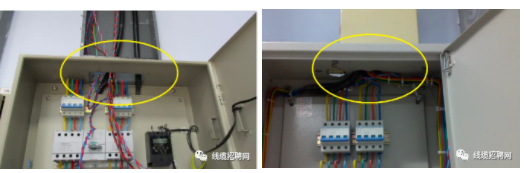

    切割洞口处容易导致线缆破皮漏电

    做法一

    一体化预制

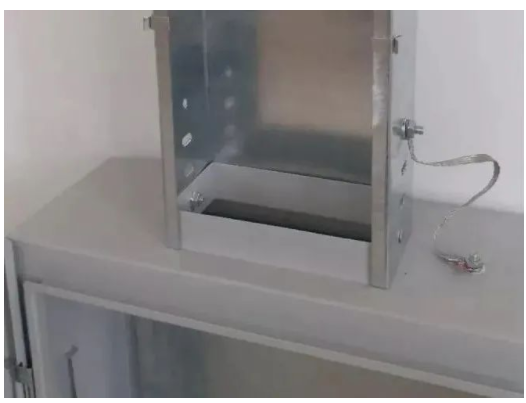

    做法一展示的是中建三局三公司采用的配电箱与桥架一体化施工工法，由供应商一次加工到位，箱、柜体不用进场二次切割加工；箱、柜体与桥架连接质量美观、接缝整齐；消除由于切割的毛刺及边角损坏线、缆保护层的隐患。

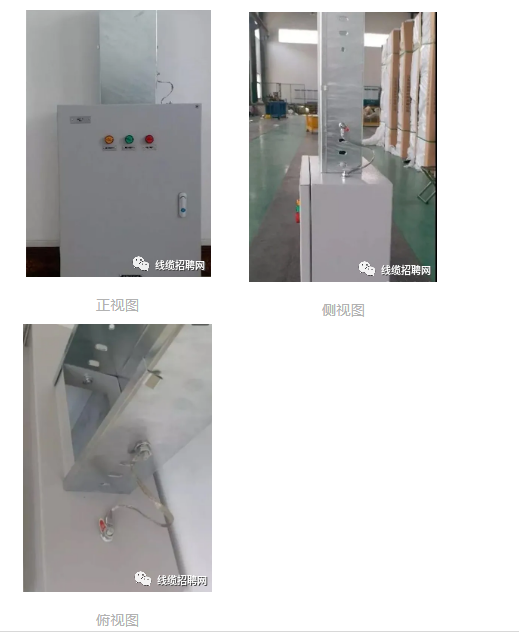

    配电箱与桥架一体化施工

    1

    工法要点

    （1）首先做好精准策划，根据配电箱、柜进出缆、线总量先确定桥架的尺寸，然后确定箱、柜体与桥架连接的开口尺寸；

    （2）提前策划好桥架距墙的距离或桥架使用何种支架形式，以此来确定箱、柜体与桥架连接处开口的具体位置，将数据发送至配电箱供应商；

    （3）由配电箱供应商一次性预制加工到位，送至施工现场进行拼装和安装。

    2

    综合效益

    （1）减少配电箱、桥架现场的切割成本；

    （2）调高桥架与配电箱连接的工作效率；

    （3）由供应商一次加工到位，既不会增加箱体费用，同时起到降本增效目的。

    做法二

    安装连接件

    做法二展示的是山东德建集团采用的安装连接件施工工法，配电箱（柜）与桥架连接处可以根据桥架尺寸，安装能保护电线电缆的连接件，不仅能保证电线电缆在安装和使用过程中的完整性及用电安全，还能实现桥架与配电箱严密牢靠的连接。

    1

    使用圆弧外折边保护板

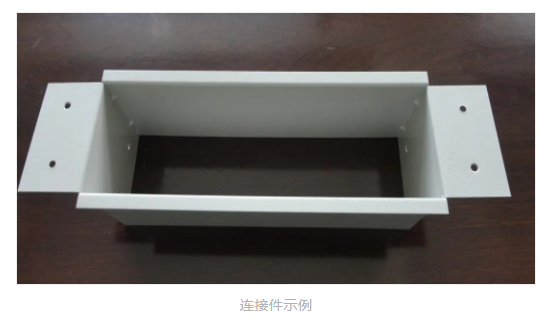

    使用电气桥架同等材料制作连接件，连接件由若干固定板构成矩形结构，固定板的上部设置外折边的保护板，形成光滑的圆弧，桥架内电线电缆进入配电箱、柜时，与保护装置的圆弧外折边保护板接触，可使电线电缆不受损坏，保证了电线电缆的完整性和电气安全性。

    2

    控制接口尺寸

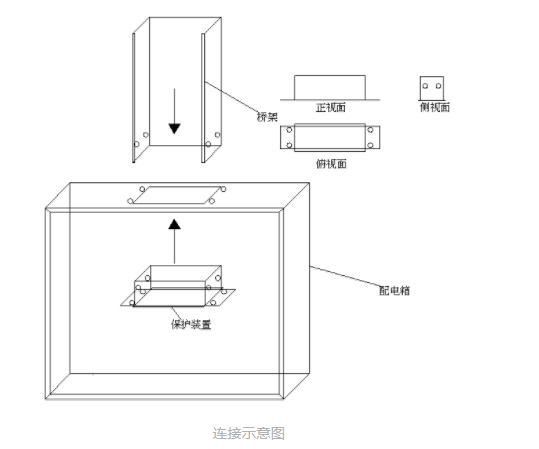

    根据桥架尺寸，在桥架内电线电缆进入配电箱、柜的位置，开一个与桥架截面积相同的安装孔，把与桥架内径相同的连接件，从配电箱、柜插入桥架的安装孔内，配电箱开口要和连接件尺寸、桥架尺寸严格对应，保证接口严密。

    3

    使用螺栓固定

    使用连接件安装桥架与配电箱，连接件从配电箱、柜的安装孔插入桥架内，保护装置的保护板和固定板上设置若干螺栓孔。用螺栓将连接件和桥架及配电箱、柜固定在一起，保证连接安全可靠。

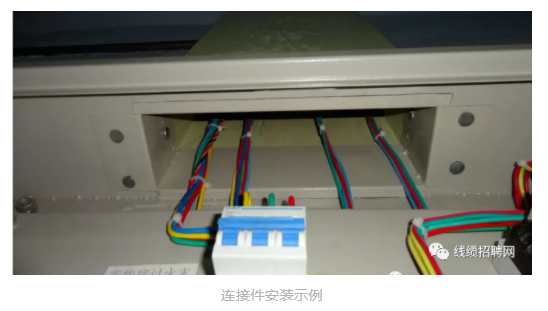

    通过安装简便易施的连接件，桥架内电线电缆进入配电箱（柜）时，与连接件的圆弧外折边保护板接触，电线电缆不受损坏，保证了电线电缆的完整性，配电箱开口和连接件尺寸、桥架尺寸严格对应，接口严密，螺栓将保护装置和桥架及配电箱（柜）固定在一起，连接安全可靠。

    整齐的机房布线都是非常注意细节的，本期我们来看下机房工程的细节施工规范。

    01

    细节施工说明

    1、机柜安装

    2、机柜机顶加固防震

    3、机柜内设备安装

    4、设备板卡及标签

    5、语音设备及电缆标签

    6、光纤

    7、蓄电池

    8、电源线

    9、综合机柜类

    10、设备接地

    02

    注意事项

    1、在机房做独立的接地引下线到大楼的综合接地点。

    2、闭路电视系统接地通过在弱电机房中以一点接地方式达成，接地线绝不会形成封闭回路。接地线为6mm2的多芯绝缘铜线与弱电接地端子连接。

    3、机房内的桥架、线管每隔5m作一次接地。桥架、吊挂铁件、机架或机壳，金属管道，金属门窗以及其它金属管线，均作良好接地并相互妥善连通。

    4、设置在建筑物内的共用电视系统的同轴电缆外导体，金属管，设备外壳，均相互连接并接地，组成防雷电感应的户内防雷线路系统。

    5、为了防止干扰使计算机系统稳定可靠地工作，计算机直流地不与交流工作地线相短接或混接。交流线路配线均不与直流地线紧贴或近距离地平行敷设。

    6、采用非屏蔽双绞线穿钢管或金属桥架敷设时，在经过需要屏蔽的场合时，各段钢管或金属桥架均须使用6mm2的多芯绝缘铜线或接地片连接保持电气连接并接地。

    常用电缆入柜方式

    常用的电缆入柜方式有采用格兰头、电缆引入系统（电缆穿芯）、重载连接器、航空插头、毛刷。

    一、格兰头（Gland）：

    二、电缆引入系统（CableEntrySystem）

    三、重载连接器（HeavyDutyConnectors）：

    四、航空插头（CircularConnector）

    五、毛刷(brush)：
