微信用户求助：零线不带电，为什么还要拉一条？直接用地做零线不是更省钱？
直接用一根火线再接一根地线的用电方式，曾经有部分用电不规范的区域使用过，但很久以前这种方式就被取消了，因为这种方式看起来确实是生了零线这一路物理线路的投资，但却增加极大的安全隐患！能节省成本却因为安全隐患而不使用，我们来简单了解下用电安全！

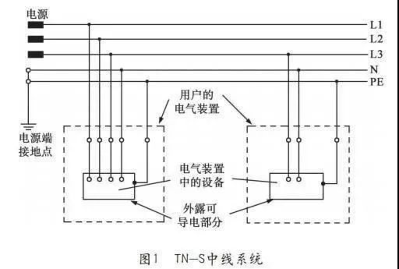

上图是我国居民用电的TN-S系统，另一种说法是三相五线制，即工作零线与保护零线分开设置的接零保护系统，特点：
T 电源中心点直接接地
N 外露导电部分通过零线接地
S 工作零线（N线）与保护零线（PE线）分开的系统，如果上图还不能理解的话，请看下图：

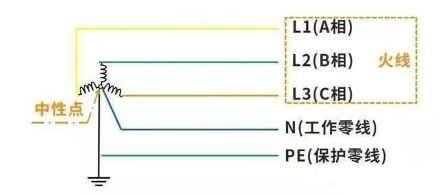

上图为电源处的接线方式，中心点出的N线（零线）是接地的，这也是为什么任意相线可以和大地构成回路的一个重要原因！而在进户线处除了三相制三根相线到户以外，还会到一根零线，那么三相五线制的地线哪里去了？地线不从电源处引入，一般由大楼的接地提供！
01
为什么需要零线
我们家用的大都是一路相线和一路零线，因此很多朋友都不知道其实电源有三相，家庭用电功率不大时候一般都是单相电源即可。
但当前家庭用电功率越来越大，很多新房交付的时候都是三相入户，此时就会发现很多足以应对单相操作的“业余电工”就一脸懵逼了，其实三相就相当于三个单相，但它们的中心点是接在一起的，当三相平衡时，根本无需零线！但事实上由于各家各户用电功率都不一，三个单相在配电时很难做到完全平衡，因此需要有零线来走无法平衡这部分电流！当然在单相配电中零线是不可或缺的！
02
为什么有零电位的零线了还需要地线
地线的作用一般理解就是保护用电安全！我们以简单的线路图来解释下地线的作用！理论上电源中心点已经接地，也就是零线和地线的电位是一样的！

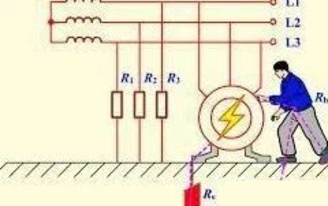

如上图，三相电源的中心和零线都是接地的，但事实上当零线有电流经过时它的电位并不为零，当电机工作时线圈震动磨损漏电，那么外壳就可能会带点，或者接线时线头松动与外壳接触时也会带点，此时人体如果接触用电设备外壳时就非常危险！
例如上图中，电源中心已经接地，但电机外壳没有接地时，就有可能带电，因此有必要用电设备的外壳接地！
3
假如不用零线，直接用地线有何后果
在TN-S系统中，使用一根相线+地线是可以构成回路并且大致正常用电，但有如下风险：
1、在TN-S系统中，如果只用一根相线，那么大地就将作为回路的另一条“零线”，它存在电阻，因此接受电源的设备在效率上是有一定的问题的，因为有部分功率耗散在大地中。
2、在相线+零线供电中，不能再使用漏电保护，因为漏电是检测相线与零线之间的电流差异动作的，因为不再有零线（或者零线就是地线），漏电保护无法工作。

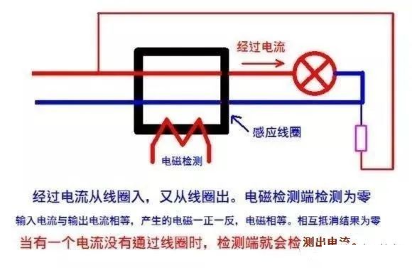

▲漏电保护器原理图

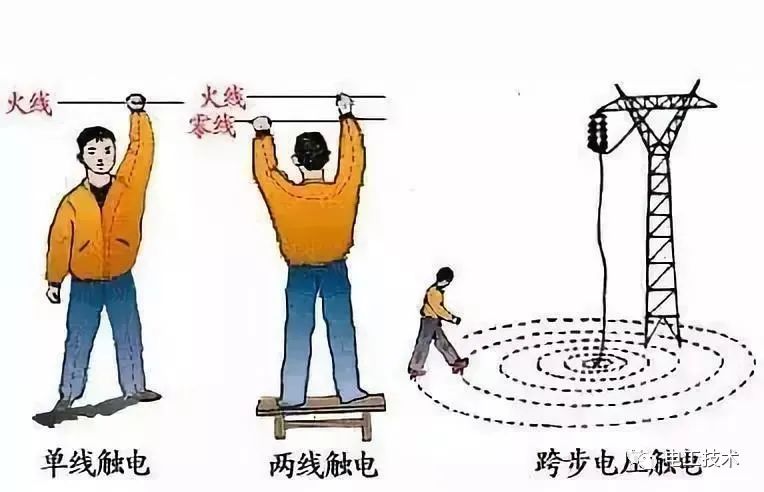

3、用电时在接地线周围会形成电压梯次降低的范围，如果有动物或者人闯入这个区域，那么就有可能构成跨步电压触电，当然工频电压的形成的跨步电压并不高，但如果是赤脚走路的话仍然具有相当的风险！
因此从用电安全角度来考虑，必须使用地线的，而且在必须要保证地线接触良好，种花家早些年碰到过一个案例，一售楼中心的电压不稳，开关一打开灯泡逐个烧毁，换一批烧一批，经过测量电压高达311V，这明显已经超出了正常的220V，但又没有达到相线之间380V，初步判断是零点漂移，但零线经过检测状态正常，并没有断裂接触不良等状况！但发现在配电柜中有一条怪异的线接在地线排上，跟其他颜色一致但来路不一样，进一步检查发现这根是零线，在检查地线电位很高，检查室外接地桩，早已因施工断裂，简单的说就是因为地线被挖断，导致零点漂移而产生的故障！
因此各位可要注意了，首先不要接错线，其次经常检查地线是否牢靠，以免关键时候掉链子了！
