低压开关柜相关知识及典型案例分析

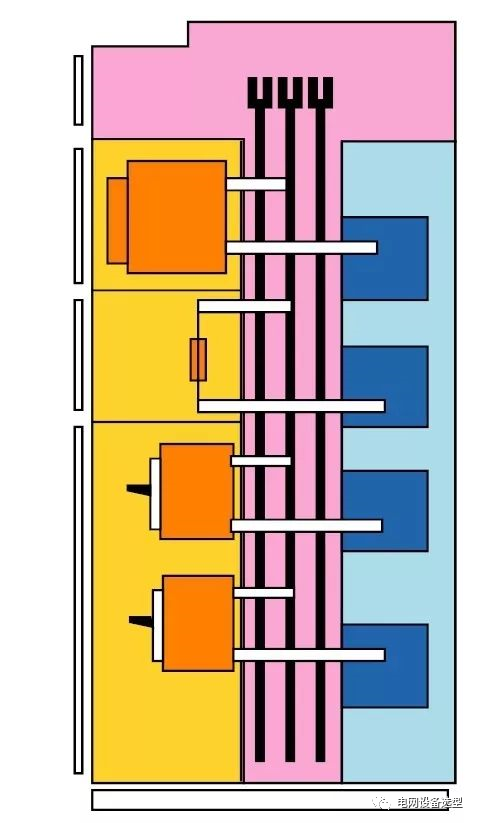

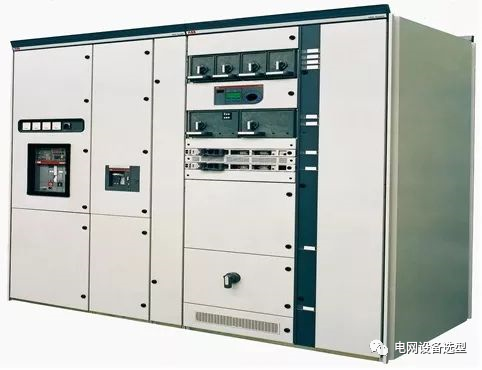

1.柜体：开关柜的外壳骨架及内部的安装、支撑件

主要包括: C型骨架,门板,側板,隔板

2.母线：一种可与几条电路分别连接的低阻抗导体

主要包括:水平排,垂直排,联接排

3.功能单元：完成同一功能的所有电气设备和机械部件的组成体（包括进线单元和出线 单元）

主要包括: 抽屉单元,固定单元,电容器单元。

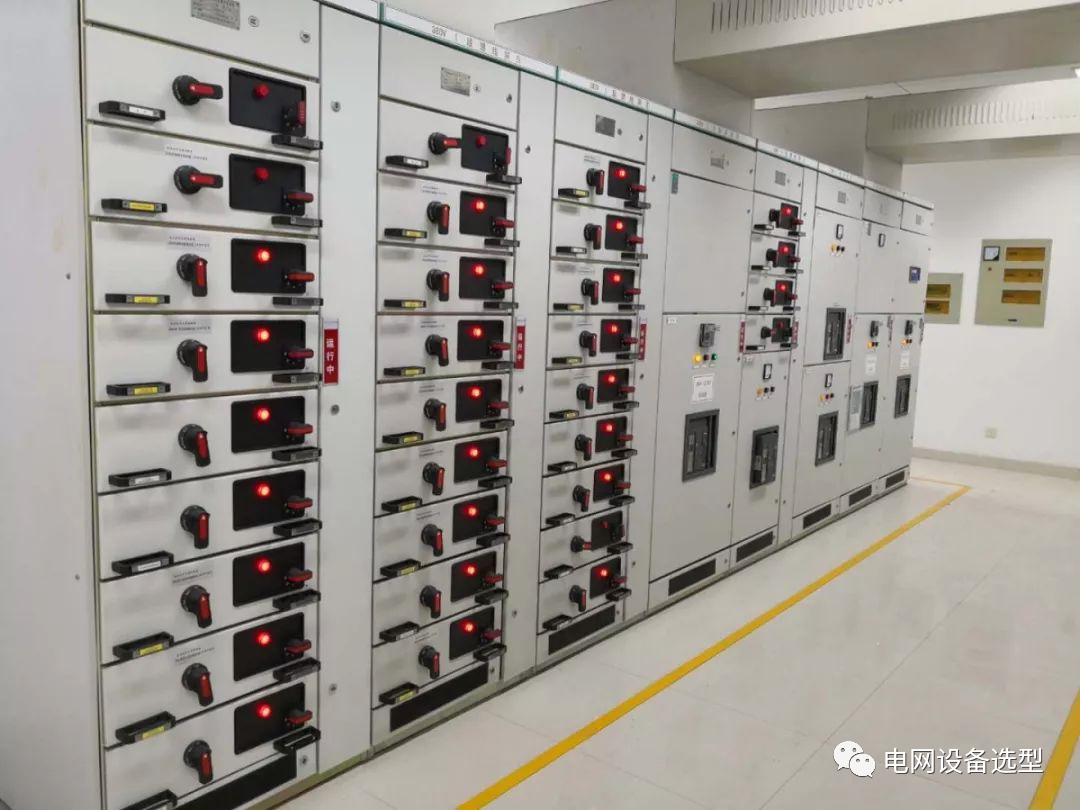

以某单位，低压侧开关柜设备运行近十年，期间未进行过相关的维护保养，现场工况环境较差，机构内部卡滞，分合闸不灵活。在一次停电后造成无法送电。

① 报警、设置问题                             ② 环境污染问题

① 内部故障                                       ② 缺乏维护

1.积尘:容易造成卡塞，加速机构变形。

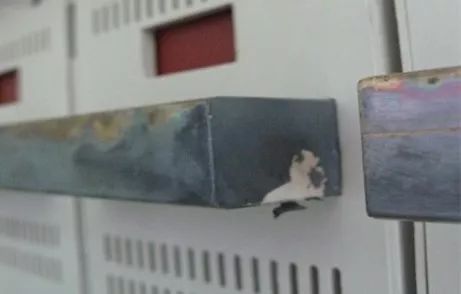

2.断路器触头氧化，可引起接触电阻变大，造成温升升高。

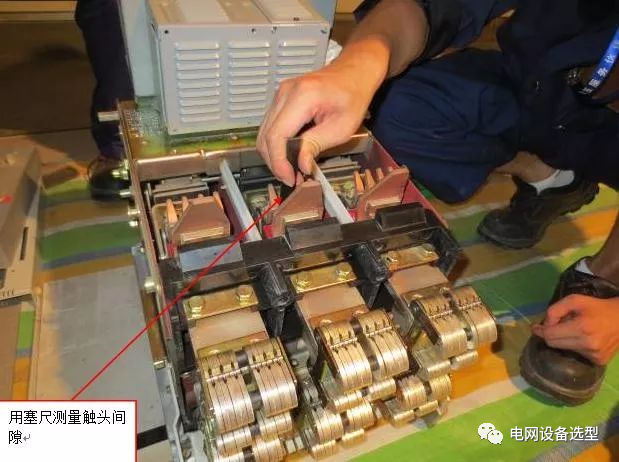

3.灭弧室检查：塞尺检查触头间隙，保证拉弧正常。

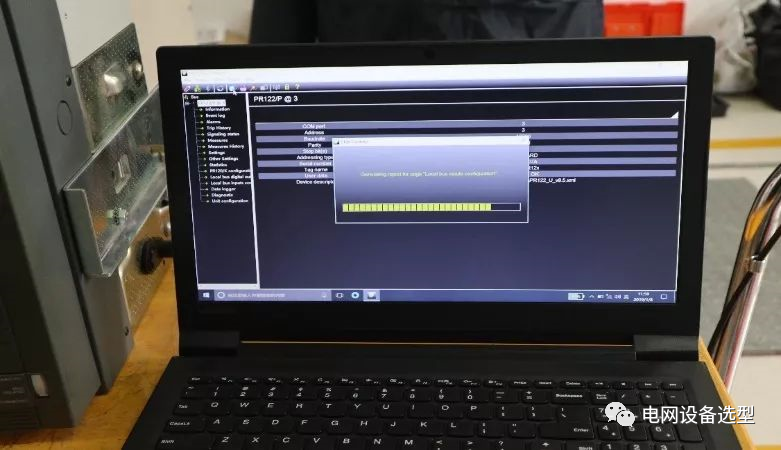

4.断路器定值保护检查：核查断路器定值参数，进行保护定值测试，防止断路器误动或拒动。

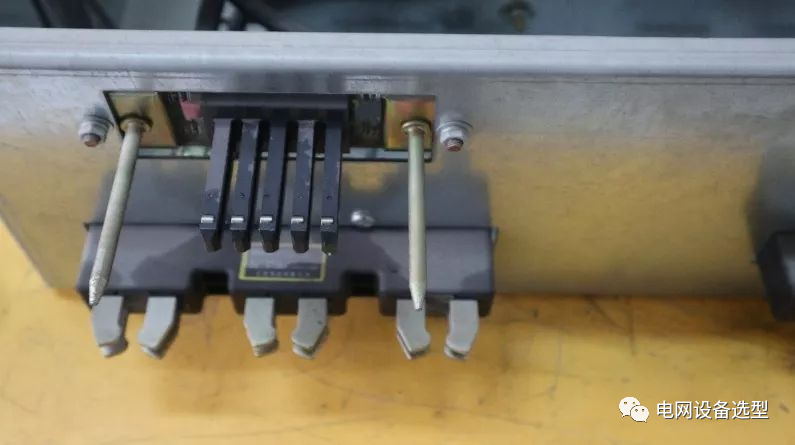

5.抽屉插件张紧力检查：检查插件张紧力，防止夹紧力下降引起发热问题。

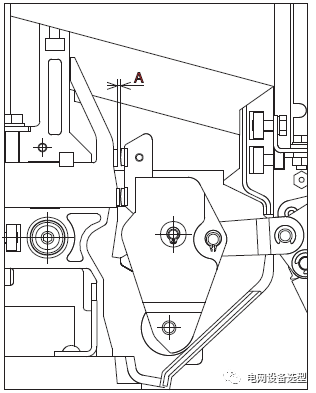

6.抽屉操作机构检查：检测抽屉操作机构灵活性，避免断路器故障时不能正常跳闸。

常见问题和检查方法看完后

是不是觉得很实用啊

原因分析及解决办法

1.欠压线圈不工作（电压正常）：更换欠压线圈。

2. 按下合闸按钮，合闸线圈得电不工作：更换欠压线圈 。

3.合闸按钮接触不良：更换合闸按钮。

4.控制回路熔芯烧坏：确认控制回路正常无短路后更换熔芯。

5.断路器未储能：检查电动机控制电源电压必须≥ 85%。

6.合闸电磁铁控制电源电电压小于 85% ：合闸电磁铁电源电压必须≥ 85% 。

7.合闸电磁铁已损坏：更换合闸电磁铁。

8.抽屉式断路器二次回路接触不良：把抽屉式断路器摇出后，重新摇到“接通”位置。检查二次回路是否连接可靠。

9.万能转换开关在停止位：将开关转到左送电或右送电处。

原因分析及解决办法

1.分闸按钮接触不良：更换分闸按钮。

2.分闸线圈烧坏：更换分闸线圈

原因分析及解决办法

1.电容补偿功率因数偏高或超前：调整电容补偿至 0.92-0.97

2.变压器进线相序错误：重新调整相序 。

3.电压电流回路正常：更换无功表 。

原因分析及解决办法

1.检查二次插件是否接触不良：调整二次插件接触片 。

2.电流电压正常：更换电度表。

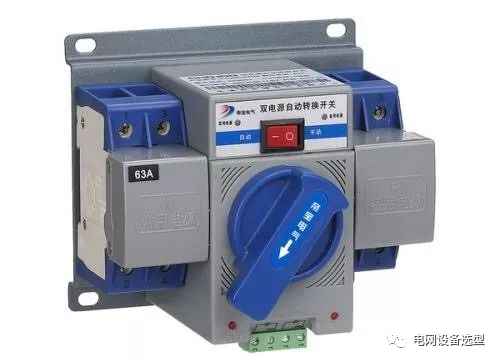

原因分析及解决办法

1.万能转换开关没有转到自动位：将开关转到自动位置。

2.手动转换开关没有转换到自动位置：把手自动转换开关转向自动位置 。

3.欠电压脱扣器没闭合：检查电压与脱扣器电压等级是否一致 V≥ 85% 。

4.时间继电器没闭合：检查时间继电器2#7#接点电压是否正常 。

5. 断路器分励机构没复位：检查机械联锁是否松动，有无卡滞现象。
