母线–加工，弯曲和整形

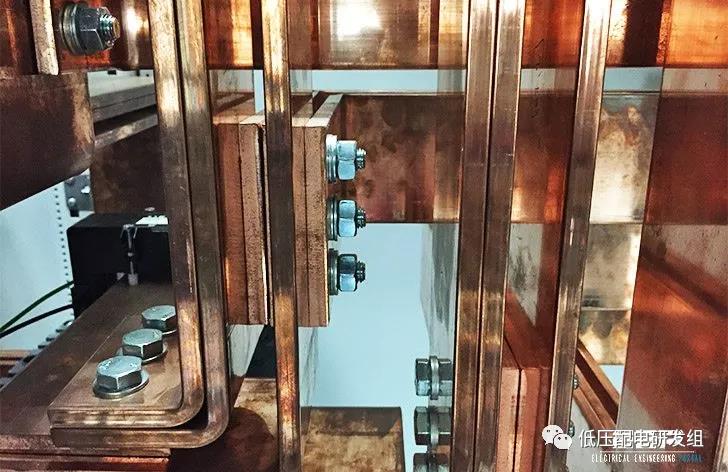

母线构成了每个低压开关设备的真正“骨干”。主母线和分支母线提供并分配能量。创建母线通常需要机械加工，弯曲和整形，这需要高度的专业知识，以避免削弱母线或产生杂散应力

成形和连接低压开关柜中的刚性母线

排之间的连接也是如此，其质量取决于接触区域的大小和条件以及该接触的压力（螺钉的数量和紧固的有效性）

接触面

接触压力

接触区域的状况

加工铜排

弯曲杆

1.接触面积

接触面积（sc）必须至少是钢筋（Sb）横截面的 5倍。对于主母线连续性连接，Sc> 5×Sb，建议在整个母线长度上建立接触，以确保最佳的热传递

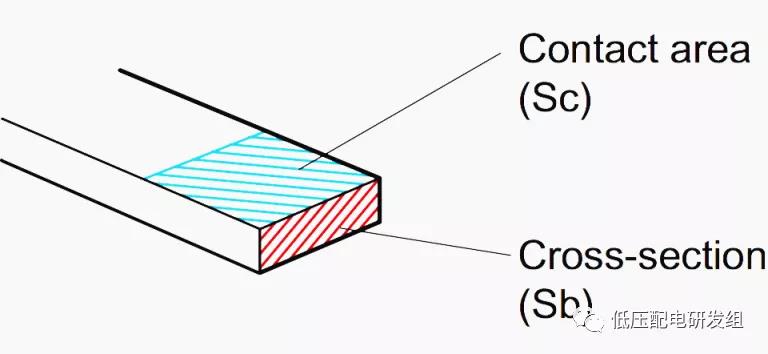

图1 –母线接触面积和横截面

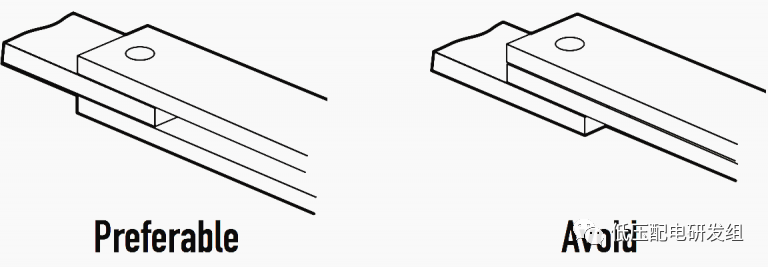

对于分支母线，接触面积可以更小，符合条件Sc> 5×Sb。对于设备连接板，必须在板的整个表面上进行接触，以在额定电流下使用

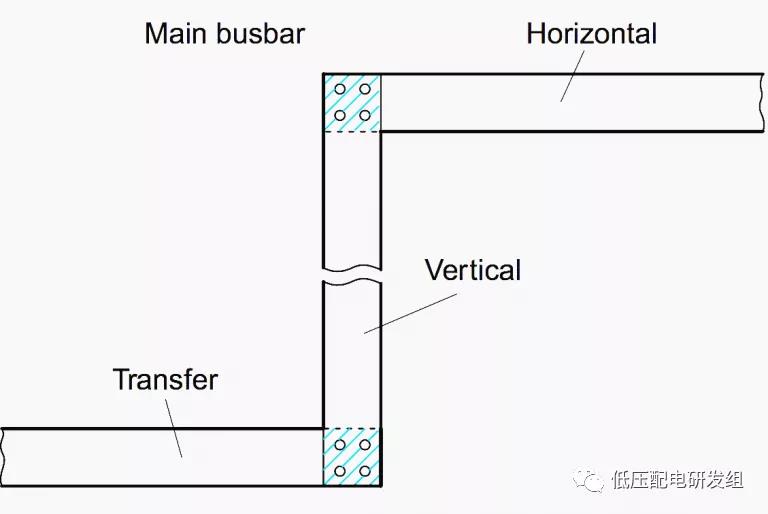

图2 –母线接触区域

图3 –连接板表面

图4 –延长杆，适配器或吊具上的连接

2.接触压力

排之间的接触压力是使用螺钉提供的，螺钉的尺寸，质量，数量和拧紧扭矩根据杆的电流和尺寸来选择。

拧紧扭矩过高或螺钉不足会导致变形，从而减小接触面积！因此，建议通过增加紧固点的数量并使用宽垫圈或背板来分配压力

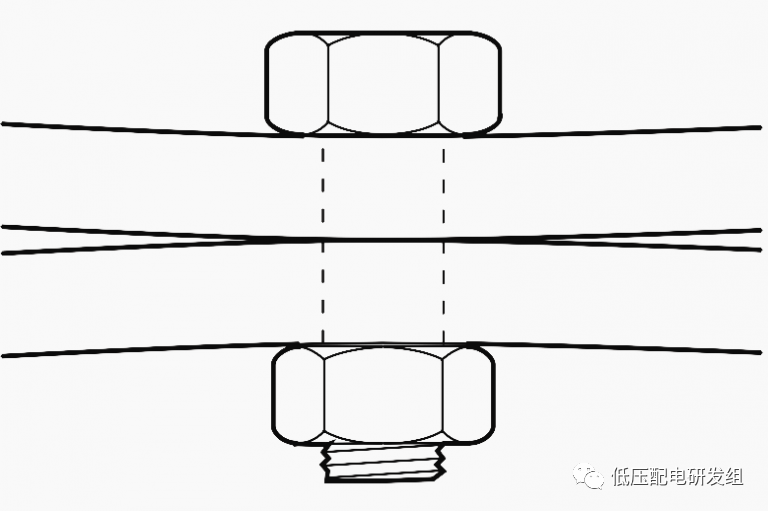

图5 –母线接触压力

防止松动的装置：

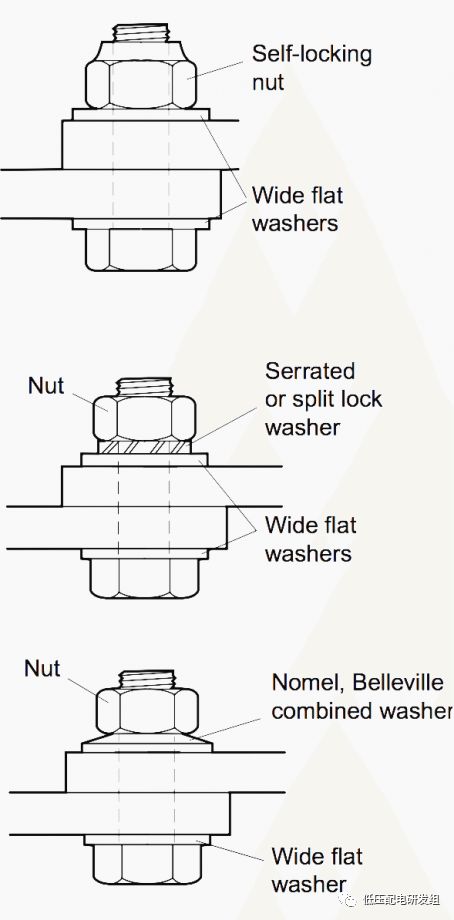

图6 –防止松动的设备

施加标记（油漆，脆性涂层）会显示出松动，也可以用来检查紧固是否正确执行

图7 –施加标记（油漆，易碎涂层）

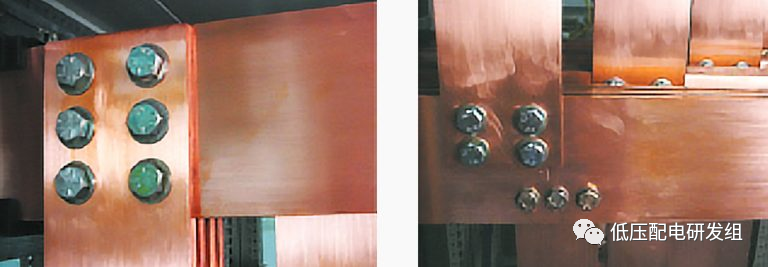

图8 – 左：120 x 10 bar（4000 A）上的连接；右：双重连接：100 x 10 bar（3200 A）和80 x 10 bar（2500 A）共用120 x 10 bar

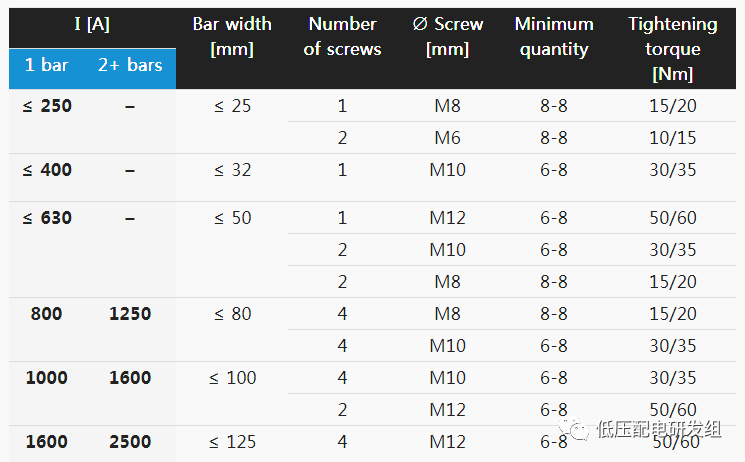

推荐的螺丝和最小特性

过高的拧紧扭矩会导致螺栓的弹性极限超出极限，并导致铜蠕变

3.接触区域的状况

除了明显的氧化（显着的发黑或碳酸铜或“铜绿”的存在），铜排不需要任何特殊的准备。

禁止使用酸水进行清洁，因为除风险外，还需要中和和冲洗。可以按照打磨的方向进行表面磨光（240/400颗粒），以使相接触的铜排的“划痕”垂直

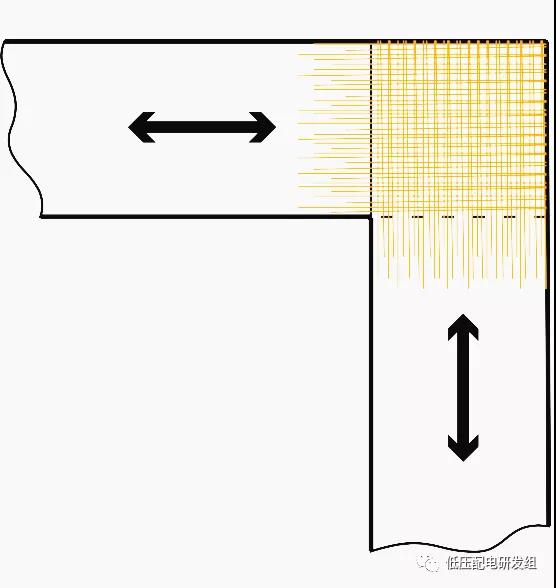

图9 –母线接触面积状况

4.加工铜排

就行业而言，铜是一种柔软的，“油腻的”或“粘性的”金属。成型通常在干燥条件下进行，但对于高速切割或钻孔操作（最高50 m / mn），必须进行润滑

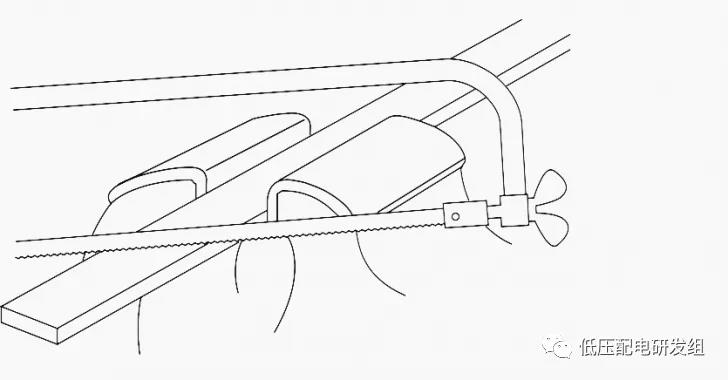

图10 –在虎钳中进行锯切（8D中齿）

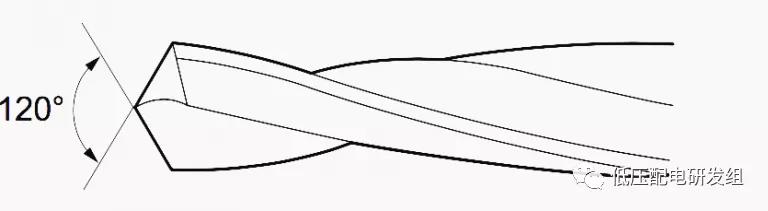

图11 –可以用钢钻头打孔，但是最好使用特殊的钻头（带细长的凹槽，以便于切屑的拆卸）

液压打孔机用于轻松打出精密孔... 且无切屑

5.弯曲母线

强烈建议对排进行全尺寸绘制，尤其是对于排的弯曲和堆叠

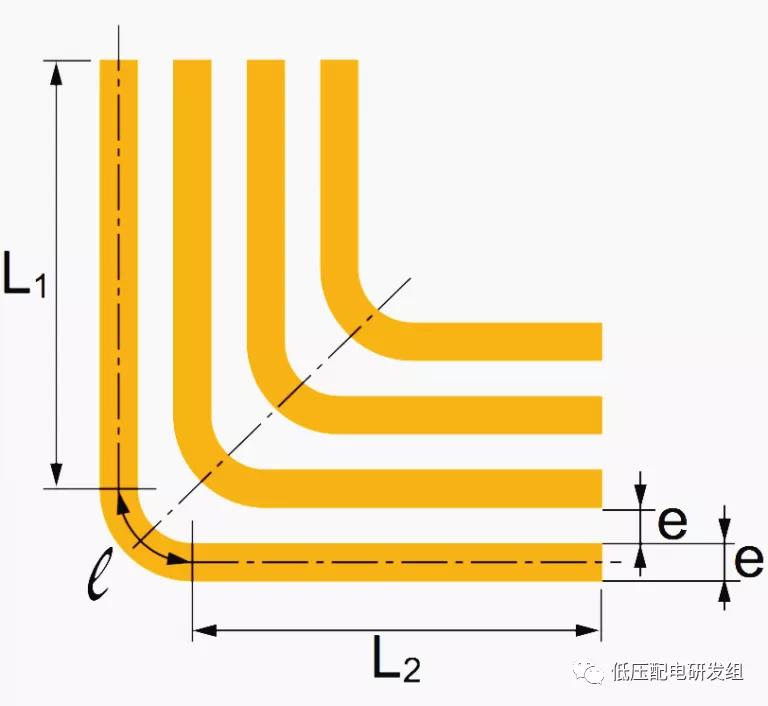

图12 –弯曲母线

这些排由其厚度“ e”隔开。弯曲前的总中心线长度是不受任何变形影响的笔直部分（L1 + L2）与中性线上的弯曲元素的长度之和（理论上在金属厚度的中心）

弯曲到90°

l =（2πR）/ 4 =（2r + e）×π/ 4

有用的公式：l = R×1.57

图13 –将母排弯曲到90°

弯曲到任意角度α

l =（2r + e）×π×（180 –α）/ 360

r 是弯曲半径（或工具的半径）

R 是中性线的半径R = r + e / 2

l 是到中性线的长度

图14 –弯曲到任何角度α

产生转折

扭曲的长度L至少是排宽度l的两倍：

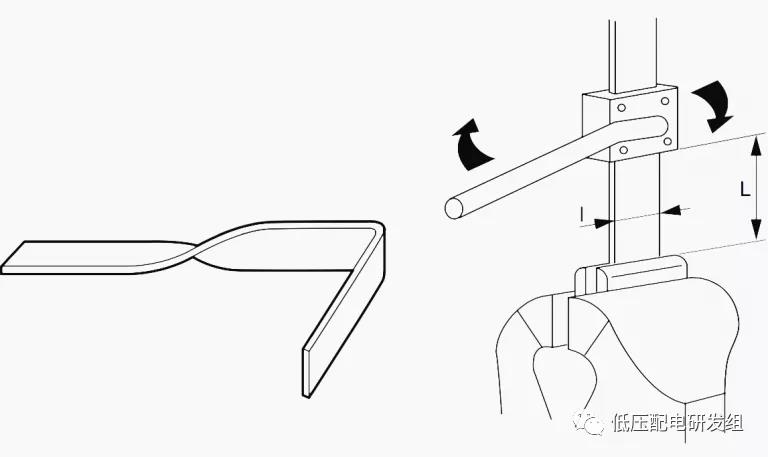

图15 –产生扭曲

计算注意事项！

计算必须基于所述使用工具和其实际的弯曲半径r进行

折弯机弯曲：r = 1至2e

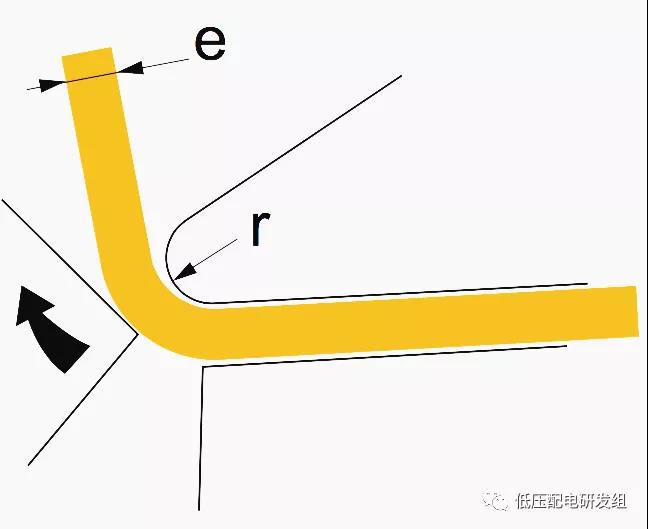

图16 –弯曲机上的弯曲：r = 1至2e

V形块弯曲：r min.= e

参考：罗格朗的母线和配电
