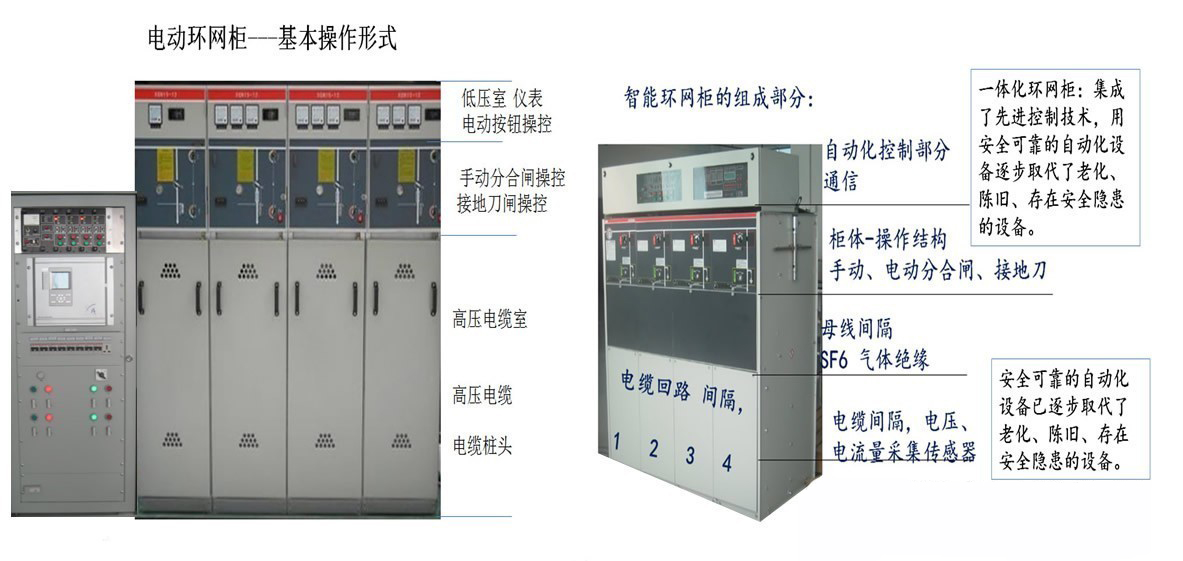

一 、智能化中压开关柜设备
智能开关设备是将信息技术融合到传统电气开关设备中，以数字化信息的获取、处理、利用和传递为基础，在开放和互联的信息模式基础上，进一步提高电气设备的性能指标，以及设备自身的可靠性和安全性，同时为智能电网的运行控制提供更加完善和丰富的数字化信息，以提高电网的供电系统的整体性能。
智能开关设备的技术特征
1、基本功能是控制和保护。
完成电网电流感知。在线实时监测电网上电压、电流的变化，发现故障快速跳闸切断故障电流，保护电网上变压器及家庭的电器用电设备。增加电网智能开关设备是为了感知、判断故障与执行线路保护功能。
2、中压开关设备的智能化
智能高压开关设备是智能电网控制的核心设备。通过在设备加装各类传感器，采集设备运行状态，把采集到的模拟信号转化成数字信息进行就地处理，或通过高速网络交互接口，传送到远方控制中心再处理。
3、智能开关技术发展趋势
1)、智能电网开关设备向高性能、小型化发展
2)、设备配套应用向新材料，低污染发展。
3)、融合多种传感器技术向多功能的组合电气发展
4)、产品设计模式从单个智能电气开关操作控制向电网全局系统发展
5）、开关设备生产厂商从提供单体设备向用户提供整体解决方案方向发展
6）、“互联网+”电力装备工业融合创新技术
二、逻辑控制功能
DTU 逻辑控制功能测试
(一)、基本控制功能测试
１、柜体气压降低闭锁电操动作回路
２、接地刀合闸时闭锁电操动作回路
３、分闸后电缆带电时（进线回路分闸）闭锁接地刀操作插口、
４、电缆头温度超过７０度，前挡板自动脱落
（二）保护功能检测
1、过流保护功能检测 具有过电流保护功能，可对电流保护动作时限、相间电流定值进行设定。最少分两段进行故障判断，每一段的动作电流和跳闸延时均可以设定。
2、零序电流保护功能检测 可检测零序电流，具有零序电流保护功能，动作电流和跳闸延时均可以设定。
3、零序电压保护功能检测 可检测零序电压，具有零序电压保护功能，动作电压和告警时间均可以设定。
4、重合闸保护功能检测 可设置两次自动重合闸功能，可根据需要设定重合闸次数以及每次重合闸延时时限。
5、闭锁二次重合闸功能检测 具有闭锁二次重合闸功能，可设定闭锁二次重合闸时限。一次重合闸后在设定时间（可整定）之内检测到故障电流，则闭锁二次重合闸。
（三）电压型-自动化功能检测（电压 失压分闸型）
１、合环功能检测 可以检测开关两侧电压差，支持合环功能。
２、失电延时后分闸逻辑检测 开关在合位、双侧失压、无流，失电延时时间到，终端应控制开关分闸。
３、得电延时后合闸逻辑检测 开关在分位、一侧得压、一侧无压，得电延时时间到，终端应控制开关合闸。
4、单侧失压延时后合闸逻辑检测 开关在分位且双侧电压正常持续30秒以上，单侧电压消失，延时时间到后，终端应控制开关合闸。可选择开关两侧的任意一侧失压时执行该功能。
5、双侧均有电压时，禁止开关合闸逻辑检测 开关处于分闸状态时，两侧电压均正常时，此时FTU应闭锁合闸功能。
6，闭锁合闸功能检测 若合闸之后在设定时限（故障检测Y时限，可整定）之内失压，并检测到故障电流，则自动分闸并闭锁合闸。如果没有检测到故障电流，则分闸不闭锁合闸。
7、闭锁分闸功能检测 对于电压型开关，合闸成功后应具有短时闭锁分闸功能。若合闸之后在设定时间之内没有检测到故障(合闸成功)，则短时闭锁分闸功能，延时时间到后闭锁复归。
（四）电流型-自动化功能检测（电流过流保护型 ---逻辑功能）
１、相故障判断功能检测 在设定继电保护值后，设定速断保护时检测到相故障信号，配电自动化保护终端应立刻分闸。
13、接地故障判断功能检测 在设定延时内检测到零序电压信号应立刻分闸，切除接地故障；在设定延时外检测到零序电压信号，架空线配电自动化终端不动作。
14、非遮断电流保护功能检测 FTU应设置开关非遮断电流保护功能，当检测到流过负荷开关的电流大于600A时，闭锁跳闸回路。
（五）智化型 自动功能检测（ 智能型自动化逻辑功能）
１、电缆线路故障指示器亮红灯时，回路自动闭锁禁止合闸操作。
２、分闸后，线路仍然带电自动闭锁接地刀和电缆室前档盖
3、线路出现故障时，系统操作闭锁后是否能继续本地解锁
4、两条都是进线，在一条已经分合闸合闸后，另一条是否被禁止
5、系统自动检测到合环A/B/C 三相的相序不对闭锁操作
6、合环操作是否被自动化系统禁止操作
三、智能型自动化系统---增值附加功能
1 |
检测断线后是否解闭锁 (确定/ 选择) |
2 |
批处理是否做SBO 预检测 (确定/ 选择) |
3 |
故障后系统自动/人工隔离 (确定/ 选择) |
4 |
单步操作 / 多步批处理操作 (确定/ 选择) |
5 |
接地刀合闸时能否远程解闭锁锁 (确定/ 选择) |
6 |
线路失压后是否进行自动分闸 (确定/ 选择) |
7 |
外接电丢失禁止分合操作 (确定/ 选择) |
8 |
电池欠压禁止分合操作 (确定 ) |
9 |
转供电人工操作 (确定/ 选择) |
10 |
转供电自动操作 (确定/ 选择) |
11 |
接地开关合闸自动闭锁操作机构 (确定 ) |
12 |
接地开关合闸后是否解锁 (确定/ 选择) |
13 |
单相小电流接地时变电站是否跳闸 (确定/ 选择) |
14 |
单相小电流接地时变电站是否报警 (确定/ 选择) |
15 |
线路故障后是否进行自动分闸操作 (确定/ 选择) |
16 |
故障解除后是否进行远程操作 (确定/ 选择) |
17 |
人工现场操作优先级 ,自动重合闸禁止(确定/ 选择) |
18 |
箱门打开后能否远程操作 (确定/ 选择) |
19 |
五防操作防间隔错误操作锁定方式 (确定 ) |
20 |
分闸后线路不带电是否解除地刀闭锁 (确定/ 选择) |
